Гидрораспределители 4WEH16..

Производитель:

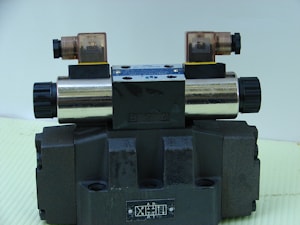

Гидрораспределители 4WEH16..
Гидрораспределители 4WEH16… являются аналогами российских гидрораспределителей типа ВЕХ16, а также распределителей иных брендов с условным проходом 16мм (СЕТОР 07) и служат для изменения потоков гидравлической жидкости в гидросистеме. Для гидрораспределителей с условным проходом больше 10мм для увеличения тягового усилия применяют электрогидравлическое управление с помощью управляющего распределителя (пилота), который изменяет давление в торцовых (пружинных полостях основного гидрораспределителя (иначе основного клапана). При этом различают каналы управления X и Y пилота и каналы Р и Т основного клапана (иначе золотника), каналы управления Х (подвод) и Y (отвод) могут как соединяться с соответствующими каналами Р (подвод) и Т (отвод) основного золотника, так и выводиться на стыковую плоскость.
Устройство и принцип работы распределителя 4WEH (WH)16..

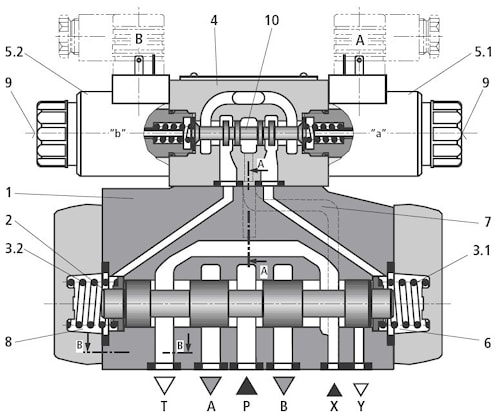

Гидрораспределитель типа 4WEH16..(см.рис.1) представляет собой золотниковый распределитель с электрогидравлическим управлением. Гидрораспределитель 4WEH16... состоит из корпуса главного клапана (1), основного золотника (2), возвратных пружин (3.1 и 3.2), управляющего клапана (пилота) (4) с одним или двумя электромагнитами (5.1- «а» и 5.2-«b»)

Управление гидрораспределителем 4WEH16.. осуществляется путём воздействия на электромагниты «а» или «b». Так при подаче напряжения на магнит «а», золотник (10) смещается влево и в результате чего изменяется давление управления в пружинной полости (8), в пружинной полости (6) давление отсутствует. Давление управления воздействует на левую сторону основного золотника (2), и он перемещается к пружине 3.1., происходит соединение порта Р и В, а также порта А с Т в главном клапане (1). После отключения э/магнита золотник (10) пилота возвращается в исходное положение, при этом пружинная полость (8) разгружается до гидробака.
Соответственно при воздействии на электромагнит «b» золотник пилота управления (10) смещается вправо и т.д.., в этом случае в главном клапане (1) происходит соединение каналов Р c каналом А и канала В с каналом T.
Отвод масла из системы управления может осуществляться либо внутри (по каналу Т), либо снаружи (по каналу Y).
Подвод масла в систему управления также может осуществляться внутри (по каналу Р) или снаружи (по каналу (X).
Основной золотник (2) гидораспределителя типа 4WEH16.. удерживается в исходном (нейтральном) положении пружинами или под воздействие давления. В исходном положении пружинные полости (6) и (8) соединяются управляющим клапаном (пилотом) (4) без напора с гидробаком.
Гидрораспределители 4WEH16.. снабжены вспомогательным устройством управления (9), позволяющим осуществлять перемещение золотника (10) при отключенных электромагнитах.

Управление основным распределителем (1) может происходить непосредственно при действии давления. В этом случае речь идёт о гидрораспределителе типа 4WH16.. с гидравлическим управлением.
РИС.1
""


Структура условного обозначения гидрораспределителя типа 4WEH16..:
4 WEH 16 х хх 7X / хх 6А хх N
хх Z4 х х Х х
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17


где:
1.—4-х линейное исполнение;
2.—гидрораспределитель с электрогидравлическим исполнением (WEH); с гидравлическим управлением (WH);
3.—условный проход, мм;
4.—«без обозначения»–пружинный возврат золотника в главном клапане в нейтральное положение; «Н»-гидравлический возврат;

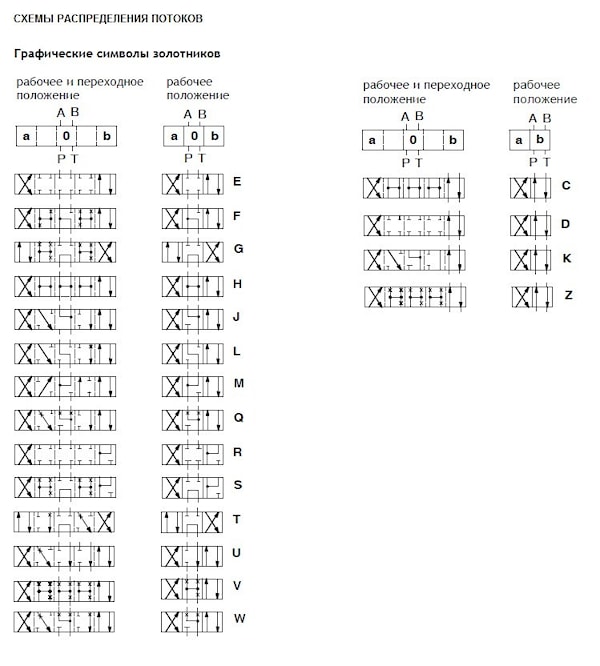

5.—схема распределения потоков (см.рис.2);
6.—номер конструктивной серии (70-79);
7.—/
8.—возврат золотника в управляющем клапане: -«без обозначения»-с пружинным возвратом, «О»—без пружинного возврата, «ОF»—без пружинного возврата с фиксацией;
9.—«6» управляющий распределитель с Ду-6мм, «А» электромагнит ввёртного типа;
10.—напряжение управляющего распределителя: пост.ток 12В, 24В, перем.ток 110В/50Гц, 220В/50Гц (для 110В и 220В разъёмы с выпрямителями);
11.—электромагнит с кнопкой ручного включения;
12.—«без обозначения»-внешний подвод масла, внешний отвод (слив) масла, «Е»-внутренний подвод, внешний отвод, «ЕТ»-внутренний подвод, внутренний отвод, «Т»-внешний подвод, внутренний отвод;
13.—электрический разъём со светоиндикацией;
14.—«без обозначения»-без регулирования времени переключения, «S»-регулирование времени срабатывания на входе, «S2»-регулирование времени срабатывания на выходе;
15.—«без обозначения»-без встроенного дросселя; «В (08, 10, 12, 15, 20,25)»-с дросселем диаметр,мм;
16.—«без обозначения»-без подпорного клапана, «Р4,5»-с подпорным клапаном Р-0,45МПа;
17.—«без обозначения»-материал уплотнения NBR.

РИС,2
""

РИС.3

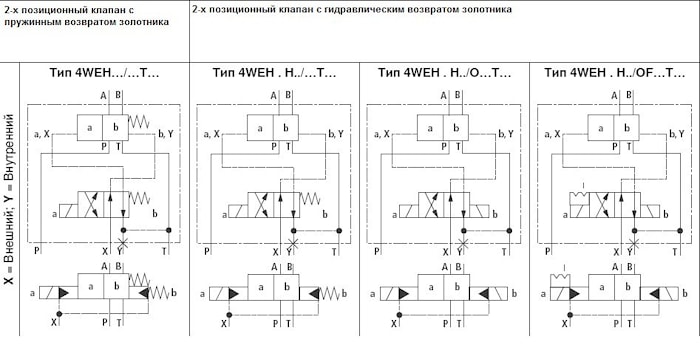

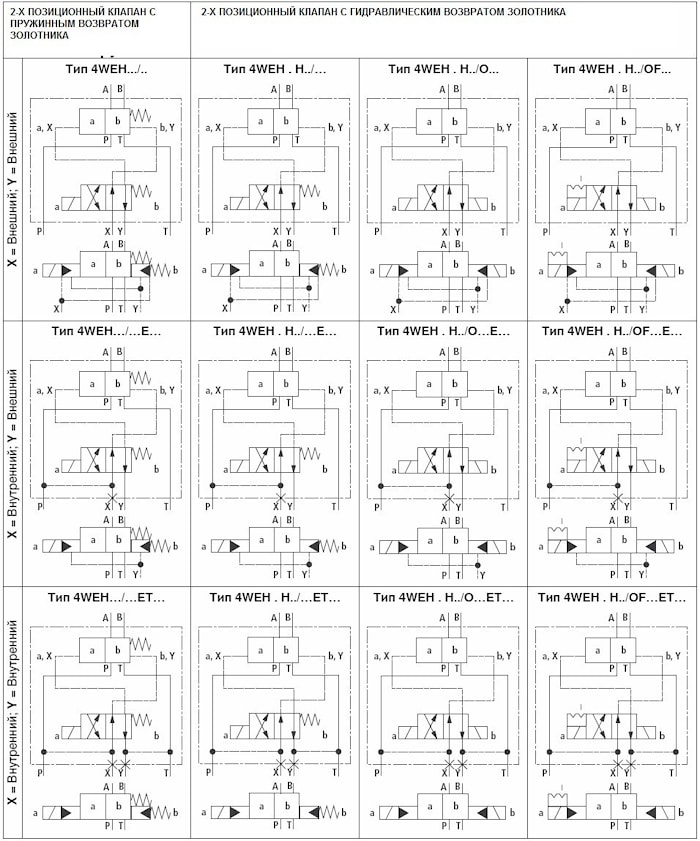

Развернутые и упрощенные схемы двухпозиционных распределителей§

""

""


РИС.4

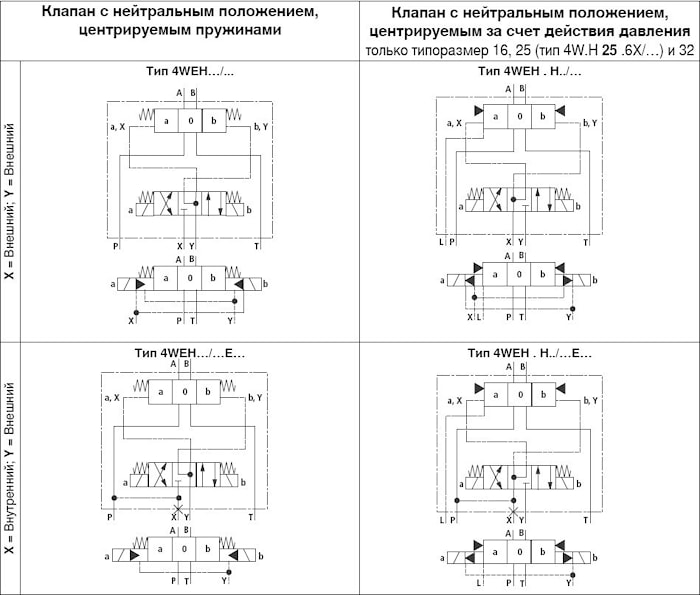

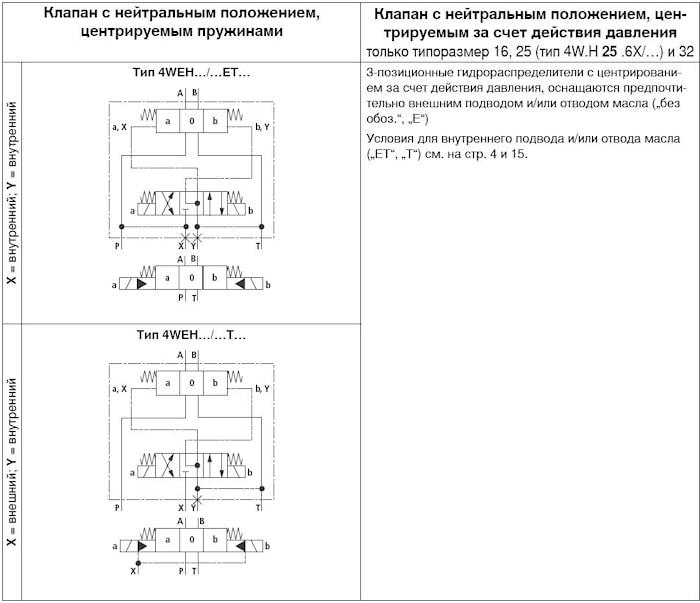

Развернутые и упрощенные схемы трехпозиционных распределителей§

""

""

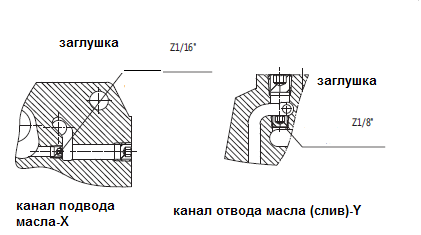

Для гидрораспределителей типа 4WEH16.. предусмотрена возможность изменения типа исполнения подачи масла и слива управляющего потока. Переналадка гидрораспределителя для исполнений Е, ЕТ или Т осуществляется путём заглушивания соответствующих каналов (см.рис.5):
1. тип 4WEH16…--подвод масла снаружи по каналу Х, отвод масла осуществляется по каналу Y в гидробак;
2. тип 4WEH16../ Е..-подвод масла внутри из канала Р главного клапана, отвод масла снаружи по каналу Y в гидробак (на присоединительной плите закрывают порт Х);
3. тип 4WEH16../ ЕТ..-подвод масла внутри из канала Р главного клапана, отвод масла внутри по каналу Т в гидробак (на присоединительной плите закрывают порт Х и порт Y);
4. тип 4WEH16../ Т..-подвод масла снаружи по каналу Х, отвод масла внутри по каналу Т в гидробак (на присоединительной плите закрывают порт Y);
РИС.5
""


Технические характеристики гидрораспределителя типа 4WEH16..:

ТипНаименование параметра


4WEН16…
Макс.рабочее давление, МПаМакс.расход, л/минТип рабочей жидкостиТемпература, С0Вязкость, мм2/с Напряжение, ВЧастота переключений кол-во/чМасса, кг
порт Р, А, Впорт Тпорт Yпост.ток (G, DC)переменный ток (W, AC)DCAC2 э/магн.1 э/магн.
2825 (внешний отвод масла Y) / 21--при DС и 16--при AC (внутренний отвод масла Y)21--при DC и 16--при АС (внешний отвод масла) 300на минеральной основе"-20~+802,8~38012, 24110/50Гц, 220/50Гц1500072008,58,9
Примечание: Для надёжной эксплуатации гидрораспределителя следует соблюдать указанные классы чистоты гидравлического масла--класс 20/18/15 согласно ISO4406 (c)

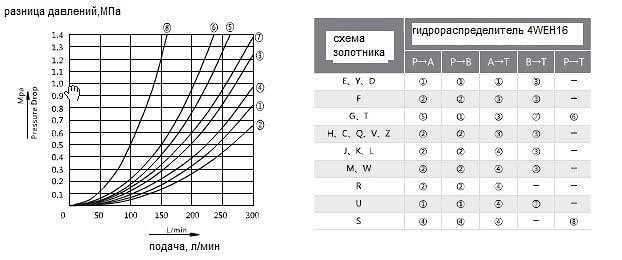

График зависимости подачи распределителя от давления, см.рис.6:
""


РИС.7

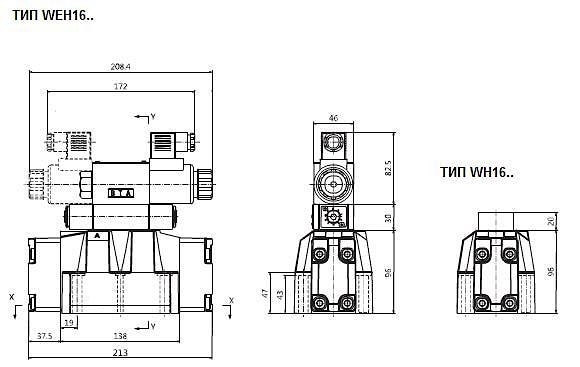

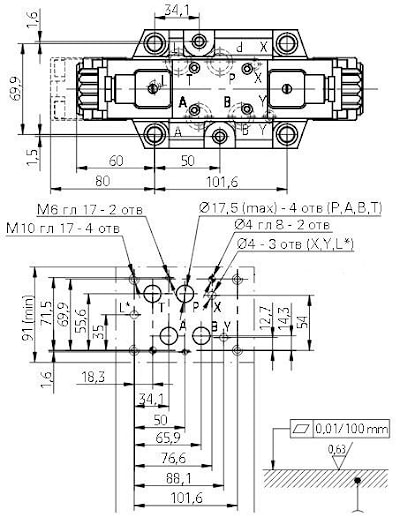

Габаритные и присоединительные размеры распределителя типа 4WEH16.. и WH16.. по ISO 4401 (также соответствует DIN24340, ГОСТ26890-86):
""


""
