Пневмоблок подготовки воздуха П-Б16..  Пневмоблоки подготовки воздуха типа П-Б16.. устанавливаются в пневмосистемах различного оборудования и машин и служат для подготовки подаваемого под давлением сжатого воздуха. Давление в пневмосистеме может быть от 0,16 до 1,0 МПа, сжатый воздух должен быть очищен не грубее 12 класса по ГОСТ 17433-80.
Все типоразмеры блоков типа П-Б16.. имеют одинаковый условный проход Ду=16мм и полуавтоматический отвод конденсата. Пневмоблоки П-Б16.. классифицируются в зависимости от выполняемой функции:

1. очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, визуальный контроль величины давления, удаление конденсата;

2. отключение пневмосистемы от питания, очистка воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха;

3. отключение системы от питания, очистка сжатого воздуха от капельной влаги и твердых частиц, регулирование и автоматическое поддержание величины давления, удаление конденсата, насыщение сжатого воздуха смазочным материалом, выпуск сжатого воздуха из пневмосистемы при её отключении, подача электрического сигнала при понижении давления ниже допустимого, предохранение системы от обратного потока сжатого воздуха.

В соответствии с этим структура условного обозначения выглядит следующим образом:
П-Б 16-ХХ УХЛ4, где:

П-Б16—условное наименование пневмоблока;
Х—тип выполняемой функции (1., 2., 3.);
Х—тип присоединительной резьбы: 1-коническая К1/2''; 2-метрическая М22х1,5-7Н;
УХЛ4—климатическое исполнение и категория размещения.

Пример условного обозначения: П-Б16.21 УХЛ4, П-Б16.31 УХЛ4, П-Б16.13 УХЛ4

В состав блока подготовки воздуха типа ПБ 16.. могутвходитьвентиль, фильтр-регулятор, манометр, реле давления, выпускной клапан, маслораспылитель, клапан отключения манометра, при этом стандартно пневмоблоки поставляются без манометров, в случае необходимости манометр заказывается дополнительно.
В зависимости от количества составляющих компонентов пневмоблоки подразделяются на три типа исполнения:
1—фильтр-регулятор, манометр;
2—входной вентиль, фильтр-регулятор, манометр, реле давления, выпускной клапан, клапан отключения манометра;
3—входной вентиль, фильтр-регулятор, манометр, реле давления, маслораспылитель, выпускной клапан, клапан отключения манометра (максимальная комплектация).
При исполнении 3 помимо очистки в фильтре-регуляторе сжатого воздуха от капельной влаги и механических примесей, также происходит насыщение в маслораспылителе сжатого воздуха распылёнными частицами масла.

Конструкция пневмоблока подготовки воздуха типа П-Б16..:
РИС.1

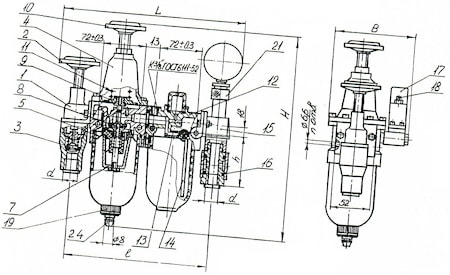

1-входной вентиль (его запорная часть выполняет функцию обратного клапана), 2-шток вентиля, 3-подпружинненый клапан, 4-фильтр-регулятор, 5-крыльчатки, 7-фильтрующий элемент, 8-клапан, 9-мембрана с жёстким центром, 10-нагрузочный винт, 11-задающая пружина, 12-маслораспылитель, 13-упругий элемент, 14-маслозаборная трубка, 15-выпускной клапан, 16-подвижный затвор, 17-реле давления, 18-винт, 19-полуавтоматический конденсатоотводчик, 21-подвижный затвор.

Технические характеристики пневмоблока подготовки воздуха типа П-Б16.:

ПараметрыТипоразмер блока
П-Б16.11 (13)П-Б16.21 (23)П-Б16.31 (33)
Условный проход, мм161616
Номинальное давление, МПа (кгс/см2)1,0(10,0)1,0(10,0)1,0(10,0)
Диапазон регулирования на выходе блока, МПа0,05-0,90,05-0,90,05-0,9
Расход воздуха при давлении на выходе блока 0,4МПа, м3/мин, не менее (ном./мин.)1,25 / 0,21,25 / 0,21,25 / 0,2
Степень влагоотделения, %, не менее929292
Абсолютная тонкость фильтрации, мкм404040
Диапазон подач масла при расходе сжатого воздуха, капель/мин, не менее (макс./мин.)"--"--0-40 / 0-15
Номинальная вместимость резервуара, см3"--"--200
Номинальная вместимость резервуара для сбора конденсата, см3, не менее707070
Диапазон настройки реле давления. МПа (кгс/см2)"--0,14~0,63 (1,4~6,3)0,14~0,63 (1,4~6,3)
Зона нечувствительности реле давления, %, не более"--"+/- 10"+/- 10
Погрешность срабатывания реле, %, не более"--2020
Масса, кг, не более1,52,22,8

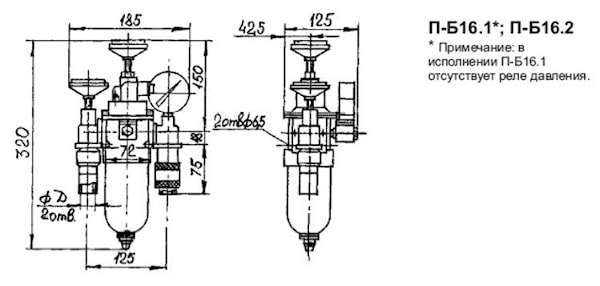

Габаритные и присоединительные размеры пневмоблоков подготовки воздуха типа П-Б16..:

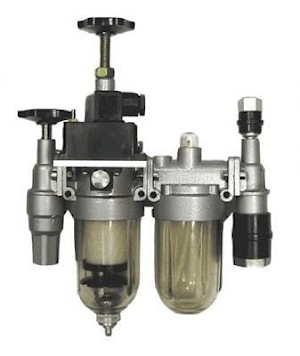

Фото блока типа П-Б16. исполнения 2


производитель
Пневматика
