Гидродроссели ПГ77-12 и ПГ77-14

Производитель:

Гидродроссели ПГ77-12 и ПГ77-14 Гидродроссели ПГ77-12 и ПГ77-14.. позволяют регулировать расход рабочей жидкости путём изменения проходного сечения, что даёт возможность регулирования скорости перемещения исполнительных органов различных машин и механизмов. Иначе дроссели типа ПГ77-1.. могут называть регуляторами расхода. Гидродроссели ПГ-77-12, ПГ-77-14 способны обеспечивать свободный проход рабочей жидкости в обратном направлении.
В качестве рабочей жидкости в гидроприводах следует использовать минеральное масло с степенью очистки–не грубее 13-го класса чистоты (ГОСТ 17216-71), номинальной тонкостью фильтрации–25 мкм, кинетической вязкостью–от 10 до 250 сСт, tº–от +10ºС до +70ºС. При температуре окружающей среды в пределах от 0ºС до +40ºС.
Способ присоединения дросселей типа ПГ77-1..—стыковой.
Гидродроссели (регуляторы расхода) ПГ77-12, ПГ77-14 соответствуют ТУ27-20-2205-78.

Технические характеристики гидродросселей ПГ77-12 и ПГ77-14:

ПараметрТипоразмер
ПГ 77-12ПГ 77-14
Условный проход (Дy), мм1020
Расход масла (Q), л/мин
–максимальный (Qmax)2080
–минимальный (Qmin)0,060,12
Рабочее давление (P), МПа :
–номинальное2020
–минимальное при:
Q<0,5Qmax--
Q<(0,5-1)Qmax**0,50,5
Перепад давлений в дросселе , МПа, не менее:0,250,25
Расход масла ,через полностью закрытый дроссель, см3/мин, не более:50100
Масса , кг3,96

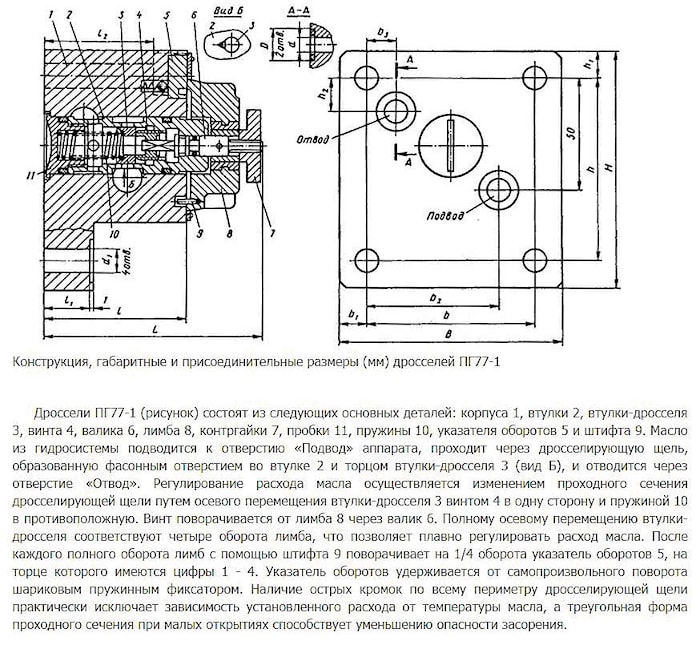

Принцип работы и присоединительные размеры дросселей ПГ77-12 и ПГ77-14:
""

Таблица размеров:
""
