Пневмораспределители П-Р13Э.. и П-Р13П..

Производитель:


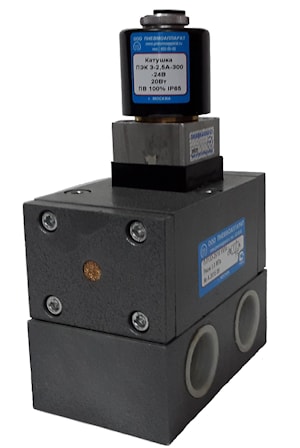

Пневмораспределители П-Р13Э.. и П-Р13П..
Пневмораспределители типа П-Р13Э- являются трёхлинейными и двухпозиционными, имеют пружинный возврат и одностороннее управление либо электропневматическое (тип П-Р13Э..), либо пневматическое (тип П-Р13П..). Пневмораспределители типа П-Р13Э (П).. подразделяются также по виду присоединения:
—стыковое, с плитой и нижним (трубы вниз) расположением отверстий;
—резьбовое, с плитой и боковым (трубы стороны) расположением отверстий.
В монтажной плите выполнены отверстия (каналы), обозначенные цифрами: (1)-питания, (2)-выходной, (3)-атмосферный, (12)-управления с резьбовыми отверстиями для присоединения внешних пневмолиний.

Пневмораспределители работают на очищенном не грубее 10 класса загрязнённости по ГОСТ17433 сжатом воздухе, содержащим распылённое масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 500С. Стандартное климатическое исполнение УХЛ и категория размещения 4 (по ГОСТ 15150), под заказ возможно исполнение О.
В корпусе пневмораспределителей типа П-Р13.. размещён клапанный узел с эластичными уплотнениями, являющийся исполнительным органом, который удерживается пружиной в исходном положении.
Пневмораспределители типа П-Р13Э .. снабжены 3-хлинейными пневмораспределителями типа ПЭК 3-2,5-21 (так называемый клапан-пилот), закреплёнными на корпусе основного распределителя. Клапан-пилот имеет устройство для ручного дублирования и присоединяется к электросети через разъём (степень защиты IP65 по ГОСТ 14254).
Распределители П-Р13Э (П)..могут быть изготовлены двух вариантов: нормально-закрытыми (НЗ) или нормально-открытыми (НО).
В случае исполнения НЗ–давление питания подводится к каналу (1) и в исходном положении канал питания (1) отсечён от выходного канала (2). Выходной канал (2) в этом положении соединён с атмосферным каналом (3). См.рис.1
РИС.1

В случае исполнения НО–давление питания подводится к каналу (3) и в исходном положении канал питания (3) соединён с выходным каналом (2). Канал (1) соединён с атмосферой. С.рис.2
РИС.2

Принцип действия:
При перемещении клапанного узла происходит соединение выходного канала (2) с каналом питания (1), атмосферный канал (3) отсекается. Перемещение распределительного органа происходит либо под действием сжатого воздуха, подаваемого через канал управления (12)—тип П-Р13П..с пневматическим управлением, либо при подаче электрического сигнала и срабатывании клапана-пилота—тип П-Р13Э..с электропневматическим управлением. После снятия давления управления (либо эл.сигнала) клапанный узел возвращается в исходное положение.
Для уменьшения шума рекомендуется в атмосферный канал (3) устанавливать пневмоглушитель.
При необходимости изменения типа НЗ на НО в пневмораспределителях П-Р13Э следует переходную плиту вместе с клапаном-пилотом развернуть на 1800, при этом изменится назначение отверстий (1) и (3).

Пневмораспределители типа П-Р13Э..могут монтироваться в любом пространственном положении, однако перед монтажом необходимо отсоединить плиту, закрепить её на изделии 4-мя винтами и затем установить корпус распределителя обратно на плиту и закрепить. При стыковом монтаже пневмораспределители устанавливаются на специальную плиту, в которой расположены рабочие каналы, и закрепляются 4-мя винтами. В цековках основания пневмораспределителя установлены уплотнительные кольца.
Виброустойчивость и вибропрочность распределителей пневматических типа П-Р13Э (П).. соответствуют I степени жёсткости по ГОСТ 28988.

Структура условного обозначения:
П-Р13Х ХХ/10-Х-ХХХ4, где:

П-Р13—модель пневмораспределителя;
Х–вид управления: П-пневматическое, Э-электропневматическое, с ручным дублированием;
ХХ–условный проход, мм: 12, 16, 20, 25, 32, 40;
/10
Х–присоединение пневмолиний: 01-стыковое , с плитой ( трубы вниз); без индекса—резьбовое, с плитой для трубного монтажа (трубы в стороны);
ХХХ4–климатическое исполнение и категория размещения (УХЛ4 или О4).

Пример условного обозначения пневмораспределителя: П-Р13Э 20/10УХЛ4, (24в, пост.), (НЗ); П-Р13П-40/10-01 УХЛ4 (НО). При заказе рекомендуется указывать требуемое напряжение (для П-Р13Э..) и тип схемы: нормально-закрытый или нормально-открытый.

Технические характеристики пневмораспределителей П-Р13П..:

Наименование параметраНормы для типоразмеров П-Р13П..
12/1016/1020/1025/1032/1040/1016/10-0125/10-0140/10-01
Условный проход, мм121620253240162540
Присоединение пневмолиний:
–рабочихК3/8"К1/2"К3/4"К1"К1 1/4"К1 1/2"стыковое
–управленияК1/8"
Номинальне давление, МПа1,0
Минимальное рабочее давление, МПа, не более0,25
Минимальное давление управления, МПа, не более0,2
Пропускная способность, Kv, м3/ч, не менее3,709,3015,03,79,315,0
Максимальное число срабатываний в минуту450200450200
Масса, кг, не более1,463,277,601,423,177,10
Технические характеристики пневмораспределителей П-Р13Э..:

Наименование параметраНормы для типоразмеров П-Р13Э..
12/1016/1020/1025/1032/1040/1016/10-0125/10-0140/10-01
Условный проход, мм121620253240162540
Присоединение пневмолиний:
–рабочихК3/8"К1/2"К3/4"К1"К1 1/4"К1 1/2"стыковое
–управленияК1/8"
Номинальне давление, МПа1,0
Минимальное рабочее давление, МПа, не более0,22
Минимальное давление управления, МПа, не более0,2
Пропускная способность, Kv, м3/ч, не менее3,709,3015,03,79,315,0
Максимальное число срабатываний в минуту350150350150
Время включения, с, не более0,040,050,090,040,050,09
Время выключения, с, не более0,060,070,130,060,070,13
Номинальное напряжения питания, В12; 24; 48; 110—постоянный/ 12; 24; 36; 48; 110; 220; 380—переменный, 50Гц
Номинальная потребляемая мощность, Вт (пост./перем., 50Гц)20/ 28
Масса, кг, не более2,194,188,782,154,088,28

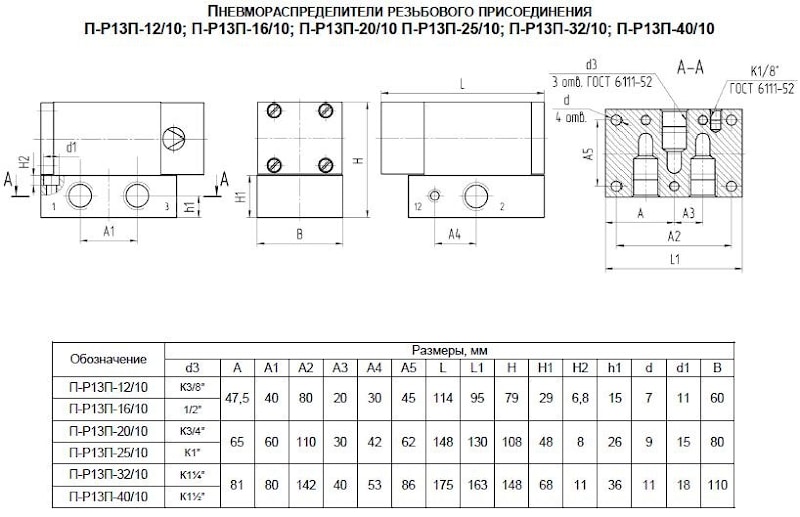

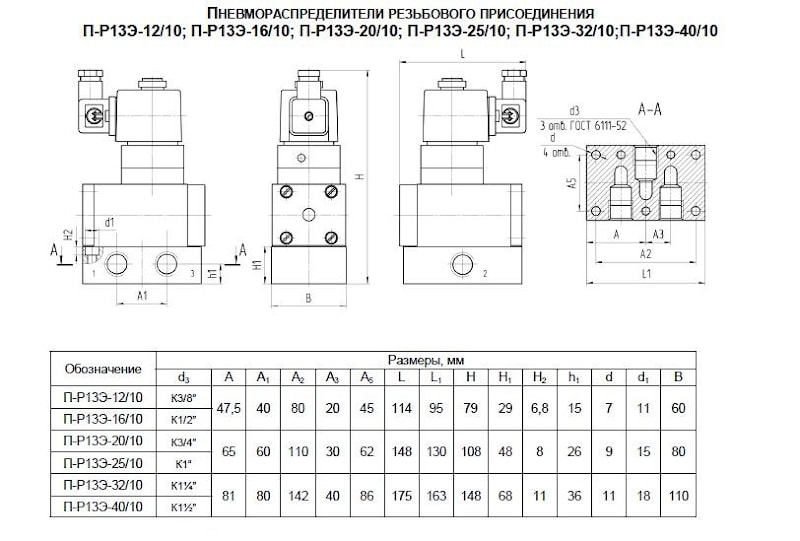

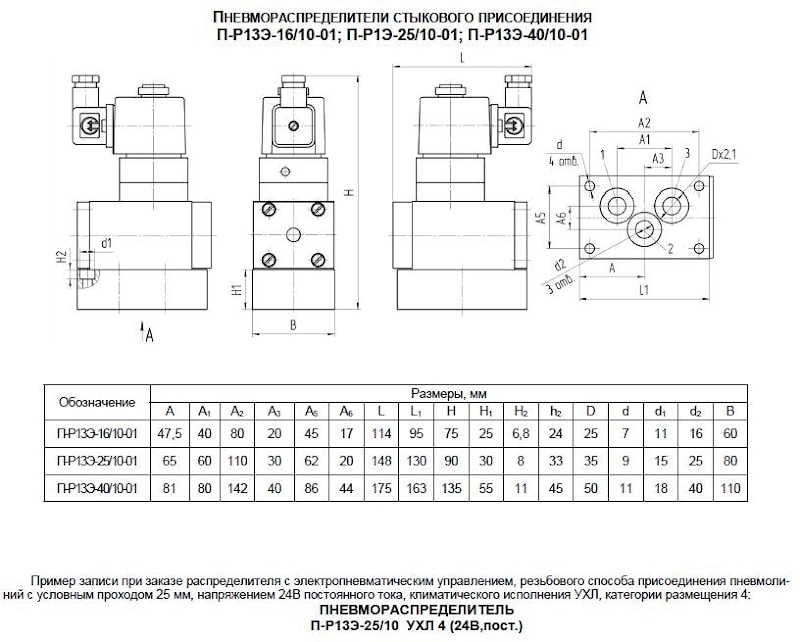

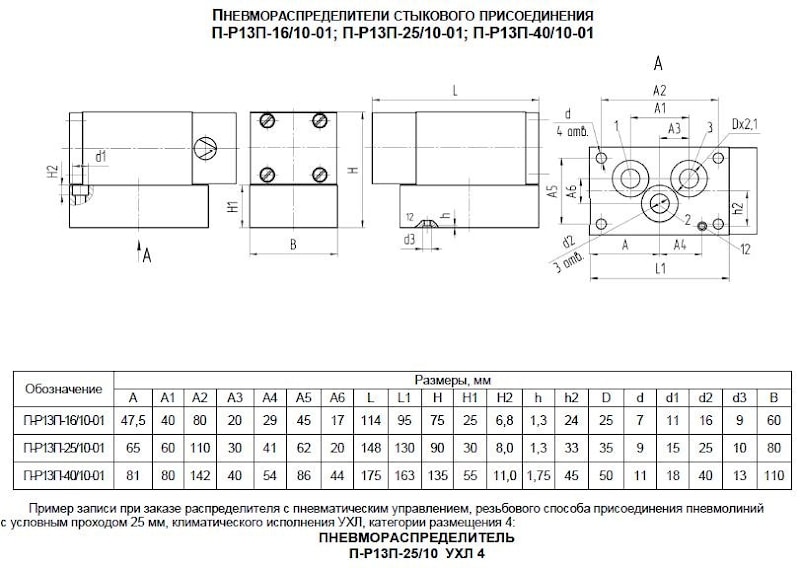

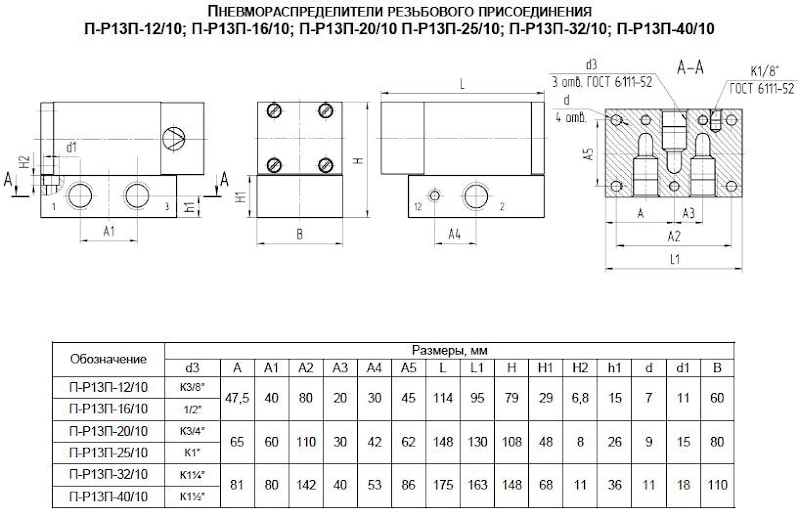

Габаритные и присоединительные размеры пневмораспределителей типа П-Р13Э.. и П-Р13П..:
