Электронасосы для СОЖ типа JCB-..

Производитель:

Электронасосы для СОЖ типа JCB-.. Электронасосы серии JCB-.. являются малошумными центробежными насосами и предназначены для подачи смазывающе-охлаждающих жидкостей (СОЖ) к режущему инструменту различного станочного оборудования.

Насосы для СОЖ серии JCB-22, JCB-45, JCB-90 можно использовать в качестве замены российских электронасосов (иначе помп) типа П-25М, П-50М, П-90М соответственно, а также аналогичных марок (НГ1-.., Ц0,37- и пр). Электронасосы JCB-… поставляются в комплекте с основаниями (иначе фланцами для крепления).

Аналогично электронасосам марки П-25М, П-50М и П-90М насосы марки JCB-22; JCB-45 и JCB-90 состоят и следующих основных деталей: –электродвигателя; –стойки; –основания; –крыльчатки; –крышки; –сетки. Перемещая основание по стойке, можно регулировать глубину погружения насосной части электронасоса. Насосы монтируются в вертикальном положении.
Направление вращение вала правое (по часовой стрелке, если смотреть со стороны электродвигателя).
Электронасосы типа JCB-… не предназначены для перекачивания агрессивных жидкостей, способных вызвать коррозию и повреждение деталей насоса.
Электронасосы должны быть заземлены. Все ремонтные работы должны производиться только при отключенном электродвигателе.

Технические характеристики электронасосов JCB -… :
Таблица 1
Наименование параметра Типоразмер электронасоса
JCB-22 JCB-45 JCB-90
Подача, л/мин 22,0 45,0 90,0
Можность, кВт 0,12 0,15 0,50
Частота вращения, об/мин. 2800 2800 2800
Напор, м 4,0 4,0 5,0
Глубина погружения насосной части, мм 80-200 80-200 100-300

Технические характеристики электродвигателей насосов JCB-..:
Таблица 2

Наименование параметра Значение параметра
Model (модель) JCB-22 JCB-45 JCB-90
Power (Мощность, кВт) 0.125kw 0.15kw 0.5kw
Relted Current (Номинальный ток, А) 0.39A 0.43A 1.35A
Rotation Speed (Частота вращения. Об/мин) 2800r/min 2800r/min 2800r/min
Insulation class (Класс защиты) B B B
Protection rating (Степень защиты) IP21 IP21 IP21
Frequency current (Частота тока, Гц) 50,AC,3Phase (50Гц, трёхфазный) 50,AC,3Phase (50Гц, трёхфазный) 50,AC,3Phase (50Гц, трёхфазный)
Material of motor winding (Материал проводов обмотки) copper wire (медный провод) copper wire (медный провод) copper wire (медный провод)
Mode of operation (Режим работы) continuous duty S1 (продолжительный) continuous duty S1 (продолжительный) continuous duty S1 (продолжительный)
The performance of the motor (Способ монтажа) In House (соответствует IM3681) In House (соответствует IM3681) In House (соответствует IM3681)
СПРАВОЧНО:
Степень защиты IP21, где 2--защита от твёрдых тел размером >=12,5мм, 1--защита от капельконденсата, падающих вертикально.
Класс изоляции--класс нагревостойкости В, температура-130С, материалы на основе слюды, асбеста и стекловолокна, применяемые с органическими связующими или пропитывающими составами
Способ монтажа "In house" соответствует IM3681--э/двигатель с фланцем со стороны привода, без лап с подшипниковыми щитами

Габаритные и присоединительные размеры электронасосов JCB-.. :
РИС.1

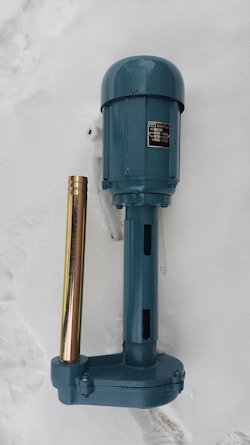

Внешний вид электронасосов JCB-22(аналогичный вид JCB-45) и JCB-90:
РИС.2--JCB-22



РИС.3--JCB-90
