Соединители EN 175301-803 (DIN 43650A)

Производитель:

Соединители EN 175301-803 (DIN 43650A) Соединители электрические по DIN43650A чаще всего используют при подключении электромагнитных катушек клапанов, гидрораспределителей, а также для питания различных датчиков давления, потока, уровня, низковольтных двигателей и прочего. Соединители данного типа (иначе разъёмы) соответствуют международным стандартам DIN 43650 и ISO 44000.

Мы предлагаем соединители стандарта EN 175301-803 с входом для кабеля, которые являются аналогами многих типов разъёмов зарубежных брендов, например: ЕС серии 10, моделей HIRSCHMAMM, Omal, MOLEX и других, а также российских соединителей типа СЭ11-19.

Для обеспечения надёжной и бесперебойной работы в условиях запылённости, влажности, попадания струй газа соединители типа EN175301-803 имеют класс защиты IP65 (сертифицированы на соответствие требованиям IEC60529), также возможно исполнение разъёмов с классом защиты IP67. Электрические соединители EN 175301-803 ( по DIN 43650 (ISO44000) поставляются в комплекте с профильной уплотнительной прокладкой и крепёжным винтом М3, могут иметь корпус чёрного цвета либо прозрачный для моделей со световой индикацией.

Соединители могу быть трёх типов (в зависимости от формы):

типа А--широкий:

тип В--узкий;

тип С--миниатюрный.

По числу контактов возможны варианты с двумя основными контактами и заземлением либо с тремя основными контактами и заземлением.

Клемная коробка может выниматься из внешнего корпуса, что позволяет менять подключение проводов к зажимам и следовательно поворачивать внешний корпус по отношению к контактам на 900.

Рабочее напряжение до 250В, номинальный ток 16А.

Если рассматривать комплект соединитель и ответная часть--база, то соединители в этом случае называют розетками ("мама", "female"), а базу вилкой ("папа", "male").

Основные параметры соединителей (разъёмов) EN 175301-803 (DIN 43650A)

ПараметрОписание
Исполнение корпуса соединителяЧерный, прозрачный
Способ подсоединения кабеляВинтовое с защитой кабеля
Число контактов2 или 3 плюс заземляющий контакт
Расстояние между контактами18 мм
Варианты подсоединения кабеляPG9 (кабель 6-8 мм), PG11 (кабель 8-10 мм)
Тип прокладкиКонтурная резиновая прокладка
Фиксирующий винтM3
Класс защитыIP 65 (в подключенном состоянии)
Максимальное сечение проводника1.5 мм2
Цвет светодиода (прозрачный вариант)Желтый; красный

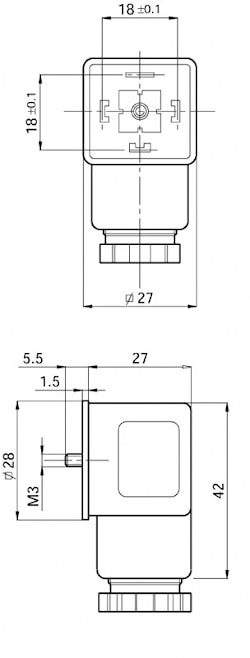

Габаритные размеры соединителей EN 175301-803 (DIN 43650A)



Коды для заказа соединителей (разъёмов):

1) Соединители (розетки) без встроенных цепей

Число контактовВход для кабеляОбозначение розетки
2 + заземляющийPG9GDA3090S61
PG11GDA3010S61
3 + заземляющийPG9GDA4090S61
PG11GDA4010S61


2) Розетки со встроенными цепями

Число контактов2+заземляющий
Напряжение, В24110; 220
Схема YV (Желтый светодиод)GDA3YV90S21RGDA3YV90S61R
Схема RV (Красный светодиод)GDA3RV90S21RGDA3RV90S61R
Схема LVGDA3LV90S61HR
Схема DDGDA4DD20S61R




Поделиться

Еще из раздела Электрические соединители

Производитель: Спецэлектромагнит

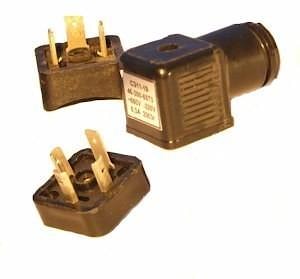

Для подключения различных устройств гидро и пневмоаппаратуры к сети постоянного или переменного тока часто используют соединитель электрический типа СЭ11-19 (иначе электроразъём, разъём). Соединитель электрический типа СЭ11-19 соответствует ТУ
