Насосные агрегаты типа БГ11-2..(А) и ДБГ11-2..(А)

Производитель:


Насосные агрегаты типа БГ11-2..(А) и ДБГ11-2..(А) Шестерённые насосные агрегаты типа БГ11-2..(А) и ДБГ11-2..(А) относятся ко второй группе шестерённых насосов и агрегатов и используются для перекачивания (нагнетания) постоянного по величине и направлению потока минерального масла или других смазывающих жидкостей под номинальным давлением 2,5МПа. Данный тип агрегатов не предназначен для перекачивания (нагнетания) химически активных жидкостей (щелочей, кислот и др.), вызывающих коррозию рабочих органов насосного агрегата.

Минеральные масла должны иметь вязкость от 17 до 400 мм2/с (сСт) и температуру от 283 до 328К (от 10 до 55С). Номинальная тонкость фильтрации 40 мкм.

Насосные агрегаты устанавливаются в гидросистемах, оборудованных фильтрами (с ном. тонкостью фильтрации не грубее 40мкм), а также предохранительными клапанами, защищающими гидросистему и насосный агрегат от перегрузок (настройка клапана не должна превышать 3 МПа (30 кгс/см2)).

Насосный агрегат состоит из следующих частей:

- шестерённого насоса типа Г11-2..;
- электродвигателя;
- соединительной упругой муфты.

Насос и электродвигатель устанавливаются на плите. Привод насоса осуществляется только через упругую муфту.
Направление вращения вала – правое.
Агрегаты типа ДБГ11-2..(А) не снабжены электродвигателями.
Агрегаты типа БВГ11-24А комплектуются двигателями во взрывозащищённом исполнении (серии В Р).

Насосные агрегаты могут быть исполнены для районов с холодным и умеренным климатом и категорией размещения 1и 4—ХЛ1, УХЛ4, а также с тропическим—Т4.

Насосные агрегаты типа БГ11-2.. имеют следующее исполнение по виду крепления:

ТипоисполнениеВид крепления
БГ11-22, БГ11-22А, БГ11-23, БГ11-23А, БГ11-24, БГ11-24А, БГ11-25, БГ11-25АС кpеплением по лапам
ДБГ11-22, ДБГ11-22А, ДБГ11-23, ДБГ11-23А, ДБГ11-24, ДБГ11-24А, ДБГ11-25, ДБГ11-25АБез электродвигателя

Технические характеристики насосных агрегатов типа (В,Д) БГ11-2..(А):

Наименование параметраТипоразмер насосного агрегата
БГ11-22АБГ11-22БГ11-23АБГ11-23БГ11-24АБГ11-24БГ11-25АБГ11-25
ДБГ11-22АДБГ11-22ДБГ11-23АДБГ11-23БГВ11-24А, ДБГ11-24АДБГ11-24ДБГ11-25АДБГ11-25
Рабочий объем, см³11,21622,429,1405680100
Номинальная подача, дм³/с (л/мин)0,20,30,440,640,861,221,752,22
(12)(18)(26)(38)(51,5)(73)(105)(133)
Коэффициент подачи, %, не менее7678808289909192
К.п.д., %, не менее5456646872747677
Давление на выходе, МПа (кгс/см²)
–номинальное2,5 (25)
–максимальное3,0 (30)
Давление на входе, МПа (кгс/см²) номинальноене более минус 0,02
Частота вращения, с-1 (об/мин):
- номинальная24,0 (1450)
- максимальная30,0 (1800)
- минимальная10,0 (600)
Номинальная мощность при ном.давлении, КВт0,91,31,72,22,94,05,57,1
Номинальная мощность приводного электродвигателя, КВт1,11,52,22,23,04,05,57,5
Тип электродвигателяАИР80 А4АИР80 В4АИР90 L4АИР90 L4АИР100S4АИР100 L4АИР112М4АИР132 S4
Масса агрегатов с двигателем: серии АИР, кг, не более25,030,040,042,047,055,086,091,0
–серии АИМ (БГВ11-24А), кг, не более95,0

Примечания:
1. Паpаметpы указаны для pаботы насосов (агрегатов) на минеpальном масле вязкостью 17-23 мм²/с ( сСт ) пpи темпеpатуpе масла (50 ± 4)ºС.
2. Значения номинальной подачи, коэффициента подачи и КПД указаны пpи номинальном давлении, номинальной частоте вpащения вала насоса (агрегата) и атмосфеpном давлении 760±150 мм pт.ст.
3. Допускается отклонение pабочего объема не более ± 5%, уменьшение номинальной подачи и коэффициента подачи не более 3 %, увеличение номинальной мощности насоса (агрегата) не более 10%.
4. Хаpактеpистики насосных агpегатов с буквой "Д" (поставка без электродвигателя) аналогичны типоисполнениям по своей гpуппе.

Общий вид насосного агрегата типа БГ11-2..



Общий вид насосного агрегата типа ДБГ11-2..

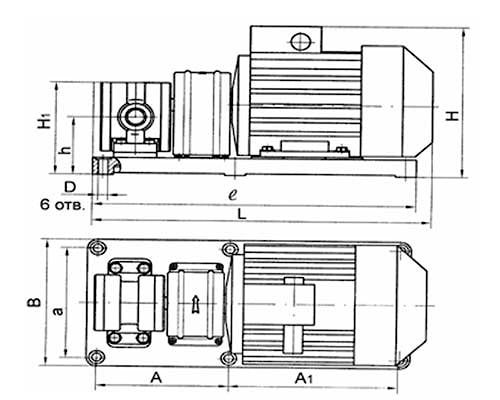

Габаритные и присоединительные размеры насосного агрегата с электродвигателем серии АИР:


ТипоразмерыAA1BDHH1Lahl
БГ11-22А440
1782302001324014517091,5436
БГ11-22464
БГ11-23А
2002502201326016050219298478
БГ11-23
БГ11-24А555
20025025513300180220104478
БГ11-24585
БГ11-25А250282360205665250116532
25013
БГ11-25280312395220690280130568
