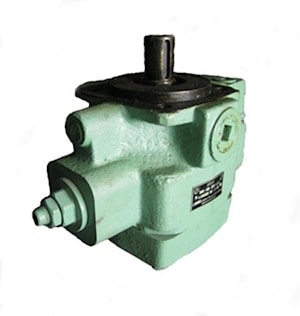

Насосы типа НПлР


Насосы типа НПлР
Насосы пластинчатые регулируемые типа НПлР устанавливаются в гидросистемах станков, а также других машин и агрегатов и служат для подачи минеральных масел вязкостью от 25 до 160мм2/с (сСт) (при температуре от –10С до +70С). Насосы типа НПлР обеспечивают изменение подачи минерального масла от номинальной до нуля при достижении в системе давления, равного давлению настройки клапана. Настройка клапана регулятора давления механическая. Конструкция насоса позволяет также производить механическое изменение рабочего объема для уменьшения величины номинальной подачи.

При эксплуатации насосов НПлР гидросистема должна быть снабжена фильтром с тонкостью фильтрации не более 25 мкм, очищающим минеральное масло до 12-го класса чистоты.

Насосы регулируемые типа НПлР выпускаются для умеренно-холодного климата (УХЛ) с категорией размещения 4 по ГОСТ 15150-69.

Насосы НПлР изготавливают с правым вращением вала (см. по часовой стрелке со стороны вала). Частота вращения – 1450 об/мин.

Насосы типа НПлР имеют исполнение по давлению 6,3 МПа и 16 МПа (насосы на давление 16МПа могут иметь исполнение с дистанционным управлением—буква "Д" в конце обозначения).
Насосы соответствуют ТУ 2.053.1826-87.

Технические характеристики насосов НПлР

ИсполнениеРабочий объем, см3Максимальное давление, регулирования в диапазонеИсполнение регулятора по управлению двалениемНомин. давлениеДиапазон регули-рования рабочего объема, см3Частота вращения,Ном. мощность N ном., кВт, не болееНом. подача, л/минМасса, кг
с-1, (мин-1)
ном.макс.мин.
НПлР 20/162016D2=6,3-16МПа– без обозначения —механическое;
-"Д"—дистанционное
167-2024,2 (1450)33,3(2000)12,5(750)8,52423,5
НПлР 20/6,3206,3D1----------------6,37-2024,2 (1450)33,3(2000)12,5(750)3,826,523,5
НПлР 50/165016D2=6,3-16МПа1615-5024,2 (1450)30(1800)16,7(1000)22,563,542,8
НПлР 50/6,3506,3D1----------------6,315-5024,2 (1450)30(1800)16,7(1000)8,868,542,8
НПлР 80/168016D2=6,3-16МПа1627-8024,2 (1450)30(1800)16,7(1000)329756
НПлР 80/6,3806,3D1----------------6,327-8024,2 (1450)30(1800)16,7(1000)14,510756
НПлР 125/1612516D2=6,3-16МПа1641-12524,2 (1450)30(1800)16,7(1000)5215298
НПлР 125/6,31256,3D1----------------6,341-12524,2 (1450)30(1800)16,7(1000)22,5172,598
НПлР 125/12,512512,541-12524,2 (1450)30(1800)16,7(1000)----16098
- Насосы с дистанционным управлением выпускаются для диапазона давлений регулятора давления D2=6,3-16МПа


Габаритные и присоединительные размеры насосов типа НПлР см.здесь
