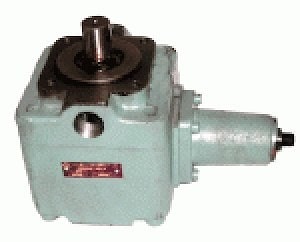

Насосы типа Г12-5..М


Насосы типа Г12-5..М
Насосы типа Г12-5..М относятся к группе регулируемых пластинчатых насосов. Также как и регулируемые насосы типа НПлР обеспечивают изменение подачи минерального масла в гидроприводах от номинального до нуля при достижении в системе давления, равного давлению настройки регулятора давления. Диапазон кинематической вязкости минерального масла 20-213 мм2/с при температуре от+10С до +50С.

Насосы типа Г12-5..М имеют два вида исполнения по способу изменения рабочего объёма:
–механическое—для моделей Г12-54АМ и Г12-55АМ (Рном.=6,3МПа);
–дистанционное—для моделей 2Г12-54АМ-2,5 и 2Г12-55АМ-4 (Рном.=2,5 и 4 МПа соответственно).

Настройка регулятора давления–механическая.
Номинальная частота вращения–1500 об/мин.
Направление вращения–правое (см. по часовой стрелке со стороны вала).
Насосы соответствуют ТУ 2.053.1765-85.

Структура условного обозначения

2Дистанционное регулирование
Г12-5Насос пластинчатый регулируемый
цифра АРабочий V, см3: 3—20см3, 4–45см3, 5–80 см3
ММодернизированный
-2,5; -4max давление регулирования , МПа
УХЛКлиматическое исполнение
4Категория размещения по ГОСТ 15150-69
Примеры условных обозначений: Г12-54АМ УХЛ4; 2Г12-55АМ-4 УХЛ4

Технические характеристики насосов типа Г12-5..М

Наименование параметраТипоразмер насоса
Г12-53АМГ12-54АМГ12-55АМ2Г12-55АМ
Давление на выходе из насоса, МПа, номинальное6,36,36,34,0
Давление на выходе из насоса, МПа, max7,07,07,06,3
Давление на входе в насос, Мпа, max0,0120,0120,0120,012
Давление на входе в насос, Мпа, min0,080,080,080,08
Рабочий V, см320458080
Частота вращения, об/мин, номинальное:1500150015001500
Частота вращения, об/мин, max:1500150015001500
Частота вращения, об/мин, min:960960960960
Номинальная подача, л/мин25,558105,6108
Номинальная мощность, кВт3,68,113,610,5
Коэффициент подачи, %, не менее85868690
КПД, %, не менее73748067
Масса кг.17,531,54658

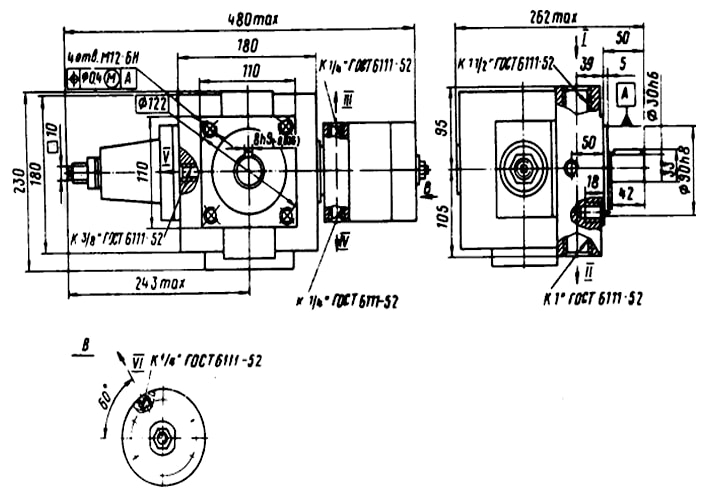

Габаритные размеры насосов типа Г12-5..М

""

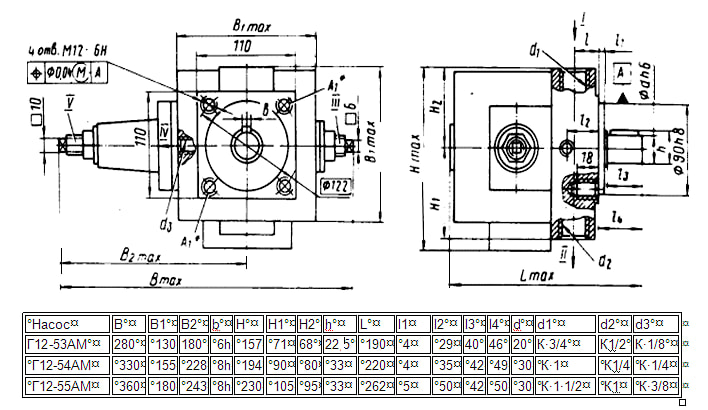

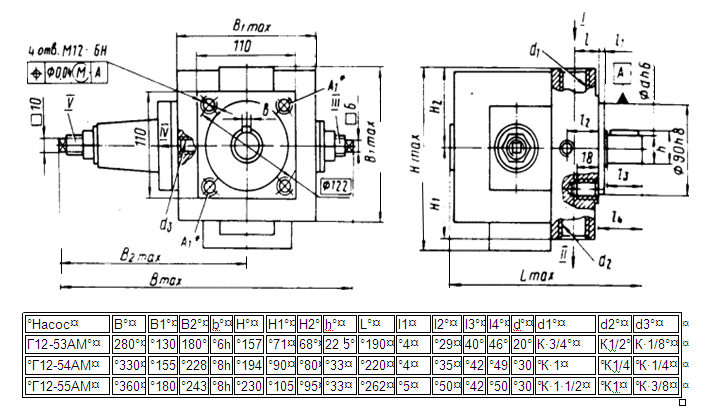

Присоединительные размеры насосов типа Г12-5..М

""



Еще из раздела Регулируемые пластинчатые насосы

""

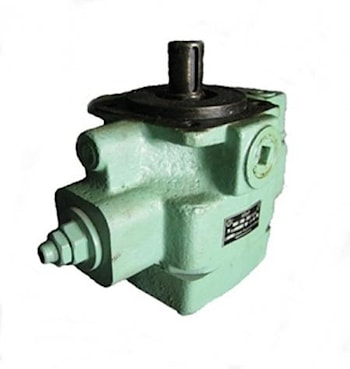

Насосы пластинчатые регулируемые типа НПлР устанавливаются в гидросистемах станков, а также других машин и агрегатов и служат для подачи минеральных масел вязкостью от 25 до 160мм2/с (сСт) (при температуре от –10С до +70С). Насосы типа НПлР ...
подробнее
""
Насосы марки VCM-.. представляют собой пластинчатые регулируемые насосы аналогичные насосам типа НПлР 20/6,3 и НПлР 20/16. Насосы VCM могут быть установлены в гидросистемах различных станков и механизмов, работающих на минеральном масле с вязкостью ...
подробнее
""

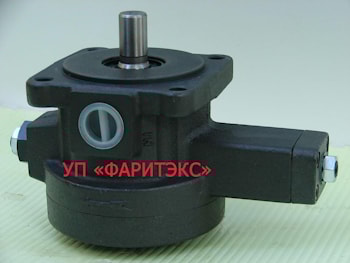

Насос Г12-53АМ является устаревшей моделью регулируемых пластинчатых насосов, работающих на давлении 6,3МПа. Тем не менее, на многих производствах ещё востребован этот тип насосов. Мы предлагаем Вашему вниманию насос китайского производства типа ...
