Электронасосы центробежные типа БХ14-5..

Производитель:

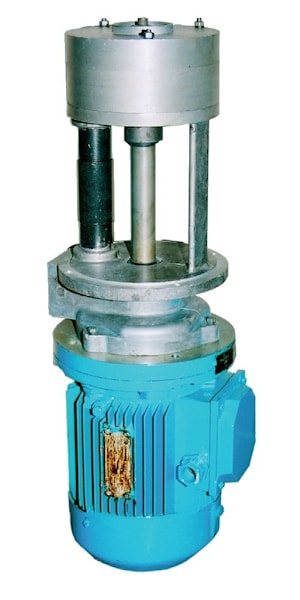

Электронасосы центробежные типа БХ14-5..

Электронасосы типа БХ14-5.. относятся к группе многоступенчатых центробежных насосов.

Центробежные электронасосы типа БХ14-5.. работают на СОЖ (смазочно-охлаждающих жидкостях) или минеральных маслах вязкостью не более 90 мм2/с (сСт). Электронасосы типа БХ14-5.. в основном применяются для подачи СОЖ к режущему инструменту различных станков и другого оборудования с целью его охлаждения, обмыва посадочных мест инструмента и деталей, а также удаления стружки.

Электронасосы центробежные типа БХ14-5.. работают на рабочих жидкостях с концентрацией загрязнённости не более 15 г/л. с температурой от 10 до 500С при температуре окружающей среды от 1 до 550С.

Электронасосы центробежные типа БХ14-5.. устанавливаются в вертикальном положении и закрепляются на верхней крышке бака или отсека для СОЖ станка при помощи четырёх винтов через отверстия, имеющиеся на фланце стойки электронасоса. Запрещено устанавливать электронасосы типа БХ14-5… на ёмкости, находящиеся под вакуумом или при избыточном давлении.

Электронасосы БХ14-53 и БХ14-54 выполнены двухступенчатыми, электронасос БХ14-55—трёхступенчатым. Устройство насоса см.здесь.

На электронасосах центробежных типа БХ-14-5.. устанавливаются электродвигатели серии АИР или 4А. с удлинённым валом, с синхронной частотой вращения 50с-1 (3000 об/мин.).
Направление вращения электронасосов–левое, т.е против часовой стрелки, если смотреть со стороны электродвигателя.

Структура условного обозначения
БХ14-условное обозначение электронасоса
5 Хноминальная подача: 3–50 л/мин.; 4–100 л/мин.; 5–200 л/мин.
ХХХклиматическое исполнение: УХЛ–для умеренного и холодного климата; О–общеклиматическое исполнение
4категория размещения по ГОСТ 15150-69
Пример условного обозначения: БХ14-53 УХЛ4


Технические характеристики электронасосов центробежных типа БХ12-5..
Типоразмер электронасосаПараметры
Резьба нагнетательного отверстия, дюймНом.давление на выходе из насоса, МпаНом.подача, л/мин.Ном.мощность, кВтВес, кгВысота погружной части, ммКПД э/насоса при ном.параметрах, %, не менее
БХ14-53G1 1/4-A0,25501,0224,523020
БХ14-54G1 1/4-A0,251001,2826,525032
БХ14-55G1 1/4-A0,252002,343429035
Примечание:Работа э/насоса типа БХ14-53 при давлении на выходе менее 0,1Мпа (1 кг/см2) не допускается.
Допускаемое уменьшение подачи э/насоса от номинального значения–20%.

Габаритные и присоединительные размеры см.здесь
