Насосы типа НПА...


Насосы типа НПА... Во многих гидроприводах (например, в гидропрессах, агрегатах типа Т414, мельницах шаровых и самоизмельчения и пр..) для создания давления до 32 МПА и нерегулируемого потока рабочей жидкости с постоянным направлением широко применяются насосы типа НПА.../32-01.

По виду исполнения данные насосы могут быть:
- НПА.../32-01—насос с правым направлением вращения вала;
- НПА.../32-01Л—насос с левым направлением вращения вала.

Условное обозначение:
НПАТип насосаНПА
4, 16, 32Рабочий объем4, 16, 32 см3
32Номинальное давление32 МПа
01Тип исполненияОбщемашиностроительное применение
ЛНаправление вращенияЛ - левое;
без индекса - правое
УХЛ, ОКлиматическое исполнениеУХЛ - умеренно-холодный,
О - тропический
4Категория размещения4


Технические характеристики насосов типа НПА..:

ПараметрыНПА 4 /32НПА 16 /32НПА 32/32

Рабочий объем, см341632
Частота вращения, с-1 (об/мин):
номинальная

25 (1500)
Подача, л/мин4,719,540,8
Давление на выходе, МПа:
номинальное

32
Номинальная
мощность, кВт:
3,313,627
Масса, кг214848



""

""

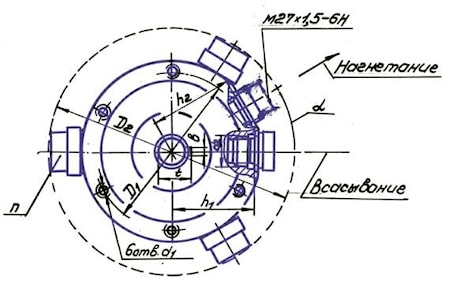

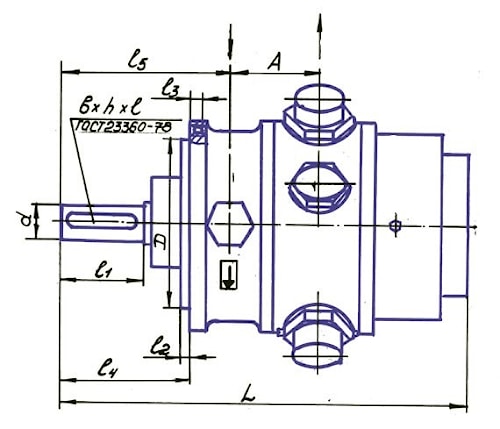

Габаритные и присоединительные размеры:

ОбозначениеНПА 4 /32НПА 16/32НПА 32/32
A618686
D120h6130h6130h6
D1134160160
D2214254254
d25h636h636h6
d1M8-7HM10-7HM10-7H
d2M24x1,5-6HM36x1,5-6HM36x1,5-6H
h163,68888
h272,59494
L290382382
L1608080
L261010
L3121515
L490108108
L5122151151
n333
t283939
a263030
bxhxl8х7х5010х8х7010х8х70
