Пневмораспределители типа В64-..А-03 (05)

Производитель:


Пневмораспределители типа В64-..А-03 (05) Пневмораспределители типа В64-ХХ А-03(05) также как и пневмораспределители типа В63-..А относятся к группе четырёхлинейных двухпозиционных пневмораспределителей, однако они имеют электропневматическое (с ручным дублированием) двухстороннее и одностороннее управление и по способу управления подразделяются на пневмораспределители:
–с двухсторонним управлением;
–с односторонним управлением и пружинным возвратом в исходное положение;
–с односторонним управлением и пневматическим возвратом.
Пневмораспределители типа В64-..А-03(05) имеют конструкцию распределительного устройства–плоский притёртый золотник.
Они устанавливаются в различных пневмоприводах и служат для изменения направления потоков сжатого воздуха, очищенного не грубее 10 класса загрязненности по ГОСТ 17433 и содержащего распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50ºС.
Пневмораспределители типа В64-..А-03(05) изготавливаются с климатическим исполнением УХЛ и О, категорией размещения 4 по ГОСТ 15150.

По способу присоединения пневмораспределители типа В64-.. могут быть:
–со стыковым присоединением (нижнее с плитой);
–с резьбовым (с плитой и боковым расположением отверстий–трубы в стороны). Присоединительная резьба: G3/8-A (К3/8"); G1/2-A (К1/2") и G3/4-A (К3/4").

Пневмораспределители c двухсторонним и односторонним управлением с пневматическим возвратом в исходное положение монтируются с соблюдением горизонтального положения их продольных осей во избежание самопроизвольного перемещения поршня с золотником при равенстве давлений в управляющих полостях.
Пневмораспределители с пружинным возвратом монтируются в любом пространственном положении.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.

Ранее пневмораспределители типа В64-..А-03(05) изготавливались под маркой типа В64-24М, БВ64-14М, ПБВ64-15М, пневмораспределители с такой маркировкой сняты с производства.
Пневмораспределители типа В64-..А-03(05) взаимозаменяемы с пневмораспределителями типа 5РМ 232-72, 5РМ233-73, РМ232-83, 5РМ233-83 производства ОАО «Пневматика» г.Симферополь.

Дополнительно к пневмораспределителям типа В64-..А-03(05) может быть заказан ремкомплект, состоящий из уплотнений, колец и пружины.

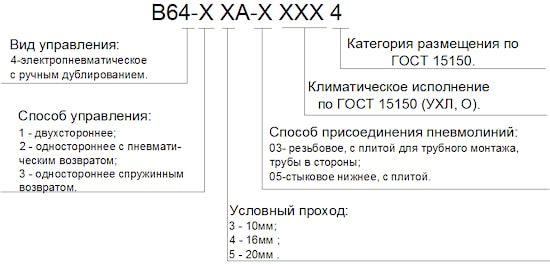

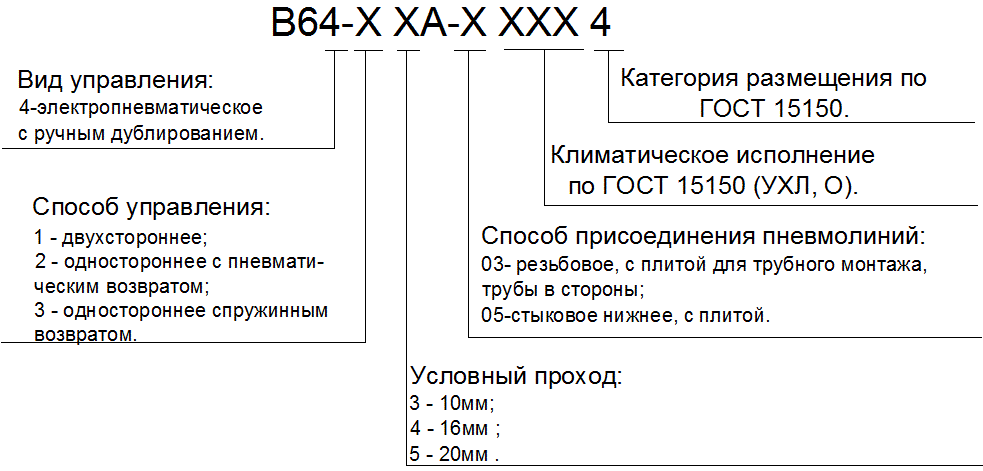

Структура условного обозначения


Пример условного обозначения: пневмораспределитель В64-25А-05 УХЛ4; пневмораспределитель В64-14А-03 УХЛ4

Технические характеристики пневмораспределителей типа В64-..А-03 (05)
Наименование параметраТип пневмораспределителя
В64-13А-03В64-14А-03В64-15А-03В64-14А-05В64-15А-05В64-25А-03В64-33А-03В64-34А-03В64-25А-05В64-34А-05
Условный проход, мм10162016202010162016
Тип присоединенияРезьбовое, с плитой и боковым расположением отверстий (трубы в стороны)Стыковое нижнееРезьбовое, с плитой и боковым расположением отверстий (трубы в стороны)Стыковое нижнее
Присоединение пневмолиний, дюйм3/81/23/43/43/81/2
Номинальное давление, МПа0,630,630,630,630,630,630,630,630,630,63
Минимальное давление, МПа, не более0,250,250,250,250,250,250,250,250,250,25
Время срабатывания при давлении 0,4 МПа, с, не более0,10,10,20,10,20,20,10,10,20,1
Максимальное число срабатываний, в мин., не менее250250250250250250250250250250
Номинальное напряжение питания постоянного тока, В12, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 11012, 24, 48, 110
Номинальное напряжение питания переменного тока частотой 50 Гц, В24, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 38024,36,48,110,220, 38024, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 38024, 36, 48, 110, 220, 380
Номинальная потребляемая мощность постоянного тока, Вт, не более7777777777
Номинальная потребляемая мощность переменного тока 50 Гц, ВА, не более9999999999
Пропускная способность, Kv*, м3/ч, не менее1,92,85,02,85,05,01,92,85,02,8
Масса кг, не более2,02,03,11,752,72,81,71,72,41,45
Примечание*Kv определяется по ГОСТ 14691-69


Пневмосхема В64-25А-03 (05)Пневмосхема В64-33А, -34А-03 (05)


Габаритные и присоединительные размеры пневмораспределителей типа В64-..А-03 (05):
–типа В64-13А-03 и В64-14А-03, см.здесь;
–типа В64-15А-03, см.здесь;
–типа В64-25А-03, см.здесь;
–типа В64-33А-03 и В64-34А-03, см.здесь;
–типа В64-14А-05, см.здесь;
–типа В64-15А-05, см.здесь;
–типа В64-25А-05, см.здесь;
–типа В64-34А-05, см.здесь.
